HAUT PARLEUR DE STATION



Les haut-parleurs de nos postes radio ne sont pas toujours a la hauteur, bien que la

technologie évolue très vite, et que les nouveaux tx soient plus aptes a restituer la BF, ce hautparleur

de station, peut vous rendre bien des services.

La conception initiale est l’oeuvre de mon ami Freddy F5OQD, qu’il soit ici remercié.

Attention, il n y a pas de miracle, ça ne supprime pas le qrm, mais ça l’atténue,

sensiblement, et ça change ‘l’enveloppe’ du son, ce qui rends l’écoute prolongée bien moins

fatigante. Une sortie ‘casque’ permet de bénéficier de ces filtres. La sortie ‘direct’ sans

correction est disponible pour le décodage numérique

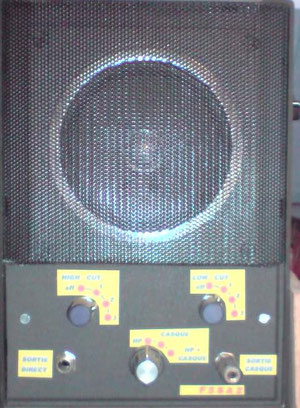

Pour ma part, j’ai installé l’ensemble dans une vielle enceinte de chaîne hi-fi que

j’avais gardé « aux cas ou… ».bien bourré de chiffons, il me donne un confort d’écoute que

mes oreilles apprécient.

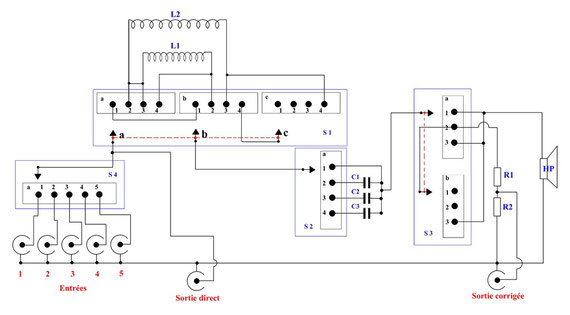

Construction:



     5 jacks de chassie permettent l’entrée de la BF, le tous sélectionné par un

commutateur 5 positions 1 circuit (S4).

     Le commutateur S1 (4 positions 3 circuits) reçois les selfs, le branchement semble

compliqué, mais il permet de faire l’économie d’une troisième self tout en ayant 3 valeurs !

     Le commutateur S2 (3 positions 1 circuit) reçois les 3 condensateurs chimiques non

polarises

     Le commutateur S3 (3 positions 2 circuits) permet de sélectionner la sortie.

L’assemblage est relativement simple, si ce n’est une attention particulière lors du

branchement du commutateur S1, et pour les condo’s uniquement des non polarisés

Composants :

7 prises jacks femelles (le diamètre…a votre convenance)

S1, 1 commutateur rotatif 4 positions 3 circuits

S2, 1 commutateur rotatif 4 positions 1 circuit

S3, 1 commutateur rotatif 3 positions 2 circuits

S4, 1 commutateur rotatif 5 positions 1 circuit

C1, 1 condensateur chimique 10  μF

C2, 1 condensateur chimique 4,7 μF

C3, 1 condensateur chimique 2,2 μF

R1, 1 résistance 68 5W

R2, 1 résistance 100 5W

L1, 1 self a air 0,5mH

L2, 1 self a air 1,2mH

HP, 1 haut parleur 8 Homs

La construction est simple,mais attention au câblage du S1.



Sur mon haut-parleur, le commutateur S4 est sur le coté, ainsi que les 5 jacks de chassie

(entrées BF) qui sont a l’arrière.

Bonne réalisation

73’s

Philippe/F5SAZ
